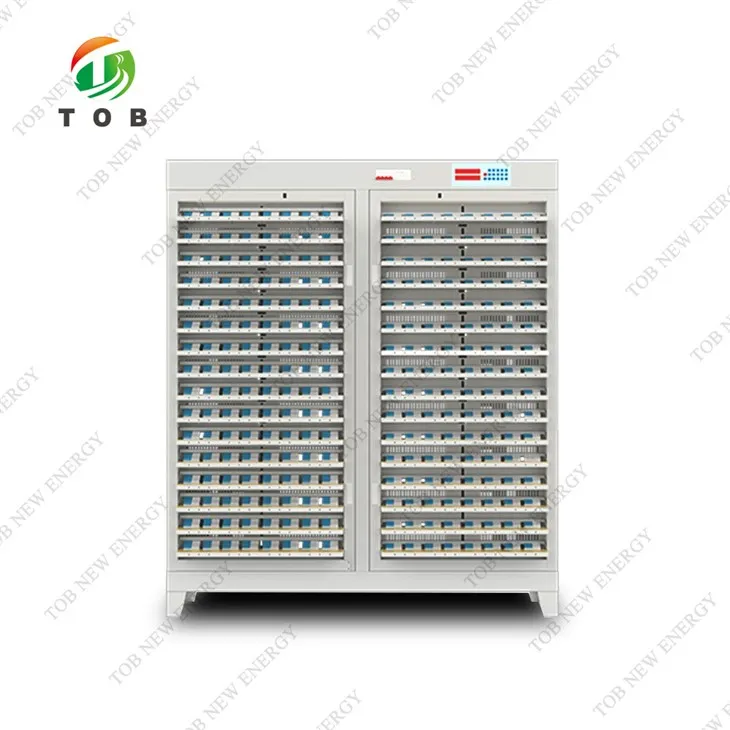

Stroj za formiranje baterije 5V3A

1.Osnovni sastav opreme

Posebno dizajniran prema zahtjevima baterije 18650, prikladan je za opremu za testiranje kemijske formacije i razvrstavanja baterija 18650, 21700, 26650, 32650.

Ova oprema se uglavnom sastoji od računala, komunikacijskog sučelja i kabineta za testiranje baterije. Kabinet za ispitivanje baterija sastoji se od učvršćenja i ploče za postavljanje učvršćenja, izvora konstantne struje i napona, glavnog upravljačkog kruga, kruga za uzorkovanje, mikrokontrolera i upravljačke ploče.

2. Opišite stroj

TOB-HF512-3K Uređaj se uglavnom sastoji od komunikacijskog sučelja i ormarića za otkrivanje baterije. Kabinet za ispitivanje baterija sastoji se od baterijske stezaljke i pločastog tijela za postavljanje, izvora konstantnog napona konstantne struje, registracijskog kontrolnog kruga, kruga za uzorkovanje, mikroračunala s jednim čipom i kontrolne ploče.

3. Glavna značajka

（1） Svaka oprema može raditi konstantnu struju, konstantno naponsko punjenje i konstantno strujno pražnjenje za 512 komada ćelija što je unutar raspona napona.

（2）Napajanje s konstantnom strujom i konstantnim naponom, prebacivanje s konstantne struje na konstantni napon bez utjecaja, posebno pogodno za zahtjeve punjenja litij-ionske baterije

（3） Uređaj usvaja AVR računalo s jednim čipom kao kontrolni centar i surađuje s perifernim krugom za uzorkovanje, kojim se može upravljati pomoću gornjeg računala. Kada se spoji na računalo, kompletna krivulja punjenja i pražnjenja svih kanala može se spremiti ili se može odvojiti od gornjeg računala i upravljati preko upravljačke ploče. Punjenje konstantnom strujom konstantnim naponom, test pražnjenja konstantnom strujom, sortiranje po vremenu itd.

（4） Svaka baterija ima svoj neovisni izvor konstantne struje i konstantnog napona, a samoformirajuća petlja ne utječe jedna na drugu.

（5）LED je montiran na svakoj od baterijskih učvršćenja kao zaslon operativnog statusa, a kada je pražnjenje završeno, može se koristiti za označavanje sortiranja kapaciteta baterije.

（6）Detekcija svakog napona baterije u stvarnom vremenu, tijekom punjenja, prvo punjenje konstantnom strujom, kada napon baterije dosegne zadanu vrijednost, glatko će prijeći na punjenje konstantnog napona, kada je postavljeno vrijeme ili trenutni uvjet završetka zadovoljen, punjenje se završava. Kada se konstantna struja isprazni, kada je napon baterije manji od zadane vrijednosti, pražnjenje prestaje i svijetli odgovarajući indikator baterije.

（7）S funkcijom zaštite od prekida napajanja, izvorni tijek rada može se nastaviti izvoditi nakon povratka napajanja

（8）Gornje računalo može postaviti 32 radna koraka parametra i 256 ciklusa. Svako gornje računalo može spojiti 1 do 15 kompleta mikroračunalnog sustava s jednim čipom. (preporučeno ispod 10 kompleta)

（9）Podržavajuće značajke softvera

1) . Koristite grafičko operativno sučelje za prikaz podataka kao što su napon, struja, vrijeme i kapacitet svake baterije, te prikaz odgovarajućeg radnog statusa i nenormalnih uvjeta u raznim bojama.

2) Proizvoljna segmentirana indikacija kapaciteta baterije (do 100 segmenata)

3) Podatkovne točke mogu se zabilježiti u skladu s promjenjivim uvjetima napona, struje i vremena kako bi se formirali potpuni podaci krivulje punjenja i pražnjenja, a vremenski interval točaka podataka krivulje je manji ili jednak 15 sekundi.

4) Funkcija razvrstavanja baterija pod različitim uvjetima (kapacitet, vrijeme, otvoreno

napon kruga, platforma za pražnjenje itd.)

5) Automatski izračun omjera punjenja konstantne struje, gubitka kapaciteta, učinkovitosti pražnjenja, prosječnog napona, srednjeg napona itd.

6) Postavka dopuštenja operatera, hijerarhijski rad

7) Može prikazati krivulju punjenja i pražnjenja, dijagram ciklusa

4. Tehnički parametar
