Stroj za punjenje baterija

1. Primjena: Potpuno automatska linija paketa baterija.
2.Skala: proizvodna linija
3. Vrsta baterije: cilindrična ćelija
4.TOB-automatska linija paketa baterija

Pošaljite upit

Čavrljaj sad

Uvod u proizvod

Potpuno automatska linija paketa baterija za cilindrične ćelije

Video o proizvodu

Specifikacija

1 Uvod primjenjivog opsega i funkcije opreme

1.1 Opseg primjene opreme: Uglavnom se koristi u modulima automobilskih baterija, baterijama za napajanje, baterijama za pohranu energije, električnim alatima i drugim primjenama potpuno automatizirane proizvodnje baterija.

1.2 Potrebna su samo 3 operatera za dovršetak procesa od kutije do zavarivanja, za druge procese nakon zavarivanja ovisit će o detaljnoj konfiguraciji kako bi se odlučila količina operatera.

1.3 Dodatna funkcija skenera,

1.4 4-osovinski robot Yamaha koristi se za automatsko postavljanje baterije u nosač, stabilan i pouzdan.

1.5 Usvojite HIKVISION seriju CCD za prepoznavanje anode i katode baterije, osigurajte da nema pogreške u polaritetu.

1.6 Dva seta lasera koriste se za čišćenje površinskih mrlja pozitivnih i negativnih elektroda ćelije kako bi se osigurala kvaliteta zavarivanja.

1.7 Skladištenje ćelija u načinu rada s spremnikom, do 320 komada po zupčaniku

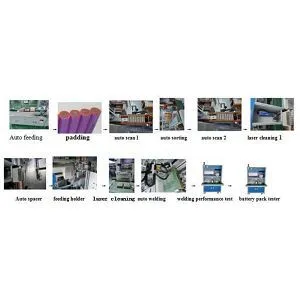

1.8 Funkcija podrške uređaja: 18650 Potpuno automatska kutija (10*10) Automatsko hranjenje- Automatsko punjenje- Automatsko skeniranje koda- Automatsko razvrstavanje (5 OK, 1 NG) -Jezgra spremnika za pohranu (do 320 PCS)-Ćelija automatski mijenja pozitivne i negativne polove-automatski kod za skeniranje-automatsko lasersko čišćenje 1-automatski razmak-Robotsko uvlačenje do držača -CCD detekcija-automatsko lasersko čišćenje 2-umjetni nosač poklopca i gornja matrica-A površinsko točkasto zavarivanje 1-A površinsko točkasto zavarivanje 2-inverzija matrice-B površinsko točkasto zavarivanje 1-B površinsko točkasto zavarivanje 2-automatsko uklanjanje gornjeg poklopca-ručno Uklonite baterijski paket- Testiranje izvedbe zavarivanja (ukupni napon Ukupni unutarnji otpor Serija napona Interna Resistance) -Circulating Assembly Line

1.9 Maksimalni hod opreme: smjer osi X: 430 mm, smjer osi Y 270 mm, ako je 20,5 mm Razmak u smjeru osi X 21 baterija, smjer osi Y 13 baterija

1.10 Učinkovitost proizvodnje: 5000-6000PCS/H
