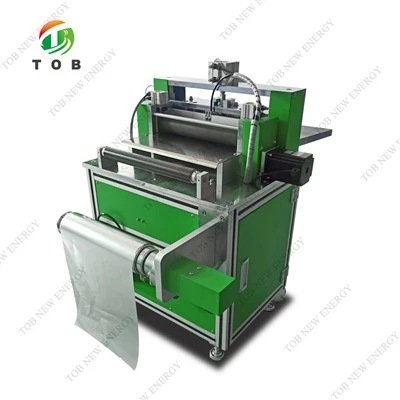

Stroj za rezanje baterijskih elektroda velike brzine

Model: TOB-J500D-AF
Ovaj TOB-J500D-AF brzi stroj za urezivanje baterijskih elektroda uglavnom se koristi za oblikovanje energetske elektrode litijske baterije (kontinuirani proces premazivanja).

Pošaljite upit

Čavrljaj sad

Uvod u proizvod

Stroj za rezanje baterijskih elektroda velike brzine

Specifikacija

TOB-J500D-AF

Uvod u funkcije i principe rada opreme

Ova se oprema uglavnom koristi za oblikovanje elektrode litijske baterije (kontinuirani proces premazivanja).

Oprema se koristi za oblikovanje jezička smotane elektrode (kontinuirano obložen elektrodni list), a njegove glavne funkcije uključuju automatsko odmotavanje smotane elektrode, korekciju elektrode, rezanje jezičaka, CCD pregled nedostataka, uklanjanje prašine s elektrode, otkrivanje veličine CCD-a, automatsko namotavanje elektrode itd.;

Proces rada opreme i cjelokupna struktura

Dijagram toka akcije

Battery Electrode Notching Machine

Zahtjevi za dolazni materijal za opremu:

Ulazni materijali prikladni za opremu

Ne	Artikal	spec	Napomena
1	Materijali	Katoda: LFP sustav, NCM sustav itd
2	Materijali	Anoda: grafitni sustav, silicij-ugljični sustav, itd
3	Debljina	50-200μm
4	Širina (uključena kartica)	120-500 mm
5	Debljina folije	Katoda 8-15μm, anoda 4.5-8μm
6	Oblik ulaznog materijala	Kontinuirano premazivanje
7	Promjer i težina ulazne role	Maksimalno: 750 mm, 500 kg
8	ID valjka	6 inča
9	Usklađivanje namota ulazne elektrode	±10 mm
10	Greška zmijolikog savijanja	Manje od ili jednako 3 mm/m
11	Rub vala elektrode	±3 mm
12	Pogreška točnosti ruba širine premaza	±0,5 mm

Parametri oblikovanja proizvoda

Kodirati	Raspon veličina (mm)	Točnost (mm)
Dn	10-500	±0.2
W	120-450	±0.2
W1	10-40	±0.3
Iv	10-60	±0.2
R	Veći ili jednak 3	±0.2
Ukupna dužina	6000	±2
Ukupna dužina	20000	±3
W+2W1	150-500

Tehnički parametri opreme

Ne	Artikal	Parametri
1	Duljina elektrode	150-500 mm (uključena kartica)
2	ID valjka za hranjenje	6 inča
3	Hranjenje OD	Veći ili jednak 750 mm / Manje od ili jednako 500 kg
4	OD namotaja	Manje od ili jednako 750 mm
5	Brzina proizvodnje opreme	Veći ili jednak 35M/min (Dizajn Veći ili jednak 45M/min)
6	Točnost veličine elektrode	±0.2 mm
7	Život plijesni	Više od 1 milijun za jedan put, i više od 10 puta za brušenje
8	Burr	Uzdužno manje od ili jednako 15um, vodoravno manje od ili jednako 10um
9	Vijugava urednost	±1 mm
10	Buka opreme	Manje ili jednako 75 db (1M od stroja)
11	Napajanje	3 faze AC380V±5%,50Hz Snaga pokretanja manja ili jednaka 40 Kw, radna snaga manja ili jednaka 30 kW
12	Izvor zraka	Komprimirani zrak 0.5-0.6Mpa, Potrošnja zraka: 1000L/min
13	Dimenzija opreme	Oko 9500 × 2300 × 2700 mm (glavno tijelo)
14	Boja izgleda	Standardna topla siva 1C, ako to zahtijeva kupac, mora se dostaviti karta boja
15	Težina opreme	Oko 15000 kg
16	Stopa kvalifikacije proizvoda	Veći ili jednak 99,5%
17	Stopa kvarova opreme	Manje od ili jednako 2%
18	Sobna temperatura	0-50 stupanj C
