Hidraulični stroj za prešanje valjka

Model:TOB-HP-300PTC
Veličina valjka: promjer 210 x 330 mm (promjer x širina valjka)
Efektivna širina: 300 mm
Brzina stroja;2-8r/min
Učinkovitost stroja; 5 m/min

Pošaljite upit

Čavrljaj sad

Uvod u proizvod

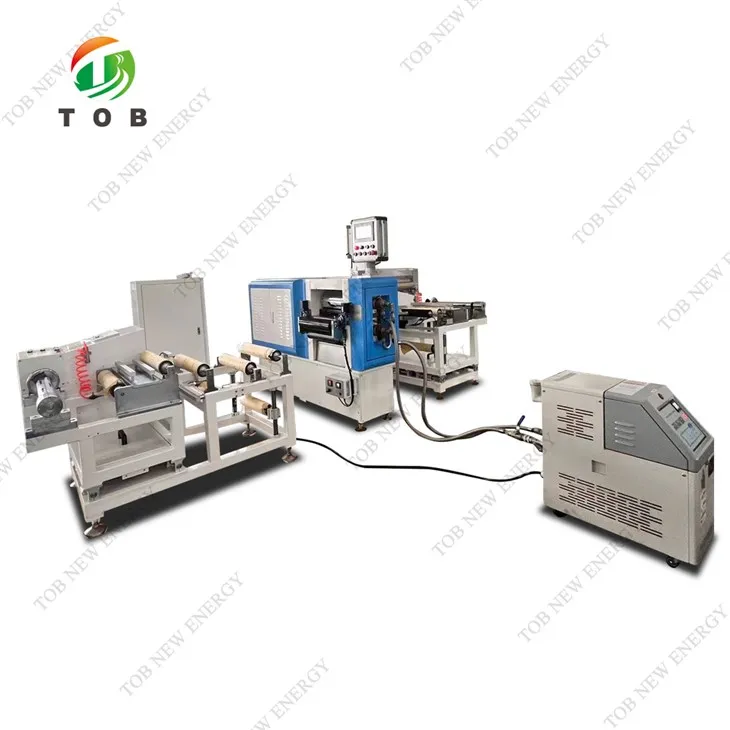

Stroj za hidrauličku prešu s valjcima sa širinom kalandera od 300 mm za valjanje baterijskih elektroda

Video o proizvodu

Specifikacija

Ovaj kontinuirani automatski kalandrirajući stroj prikladan je za proizvodnu liniju baterija u tvornici. Sastoji se od portala od lijevanog čelika, valjka, reduktora motora s promjenjivom frekvencijom, sustava za tlak plina i tekućine, sustava za podešavanje razmaka, električnog upravljačkog sustava, zaštitne ploče za napajanje.

Uglavnom služi za povećanje gustoće aktivnog materijala elektrode u istraživanju Li-Ion baterija nakon premazivanja. Ova oprema koristi servo podešavanje razmaka pri kotrljanju, a linearna brzina se podešava pomoću pretvarača frekvencije kako bi se ostvarila regulacija brzine bez koraka.

Stroj za kalandriranje

Model	TOB-HP-300PTC
Veličina valjka	Promjer 210 x 330 mm (promjer x širina valjka)
Efektivna širina	300 mm
Brzina stroja	2-8o/min
Učinkovitost stroja	5m/min
Ujednačenost elektrode	±0.002 mm (korisničko jamstvo)
Jednolikost debljine elektrode nakon valjanja	Manje od ili jednako ±0.002 mm, pod pretpostavkom osiguravanja ujednačenosti premaza, Raspored tlačnog valjka: gornji i donji horizontalni raspored
Izgled stroja	Računalo sivo, plavo, Instalirajte 2 indikatora brojčanika. Instalacijski zaštitni uređaj, obojen bojom upozorenja
Ležaj	Specijalni ležaj za valjkastu prešu
podmazivanje	3# mast na bazi litija
Model kalendara	Hidraulična preša
Materijal valjka	9Cr3Mo serija Visoko legirani hladno valjani čelik
Tvrdoća površine	Gornji HRC66
Dubina otvrdnutog sloja	22-26 mm
presvučen kromom valjka	Veći ili jednak 0,18 mm
Staza skok valjka	Manje od ili jednako ±0.001mm
Hrapavost površine valjka	Manje od ili jednako ±0,02 mm
Podešavanje razmaka između dva valjka	Kroz podešavanje sučelja čovjek-stroj za promjenu tlaka ulja. Vrijednost kretanja valjka prikazuje zaslon sučelja čovjek-stroj, podešavanje unosa na sučelju čovjek-stroj za promjenu razmaka valjka, servo zaslon se prilagođava.
Raspon podešavanja razmaka valjaka	0-2 mm
Pogon valjka	Cikloidni reduktor
snaga glavnog motora	0.75kw (380V 50hz/60hz)
Metoda pritiska	Električna hidraulička pumpa
Specifikacije hidrauličkog cilindra	Promjer cilindra 73 mm, hod 15 mm
Tlak zraka	{{0}}.5Mpa-0.7 Mpa （Uklanjanje ulja i vode）volumen: 0.04M3/min
Maksimalni radni pritisak	Oko 40T
Težina glavnog stroja	Oko 1,2 tone

Uređaj za odmotavanje

Osovina za odmotavanje	Sa zračnom osovinom kontrolnog ventila, Konfiguracija pneumatskog pištolja, veličina 3 inča * 350 mm
Kontrola napetosti elektrode	Magnetska praškasta kočnica, udaljenost okreta 25N.m
Raspon podešavanja napetosti	0-25 kg
Kontrola ispravka	Uređaj za fotoelektričnu korekciju Točnost kontrolera Manje od ili jednako ±5N
Vođena kontrola	Vodilica linearnog ležaja
Ukupna duljina kretanja	±50 mm
težina	Oko 80 kg

Uređaj za namatanje

Funkcija	Namatanje smotane elektrode
Zavojna os	Sa zračnom osovinom kontrolnog ventila, Konfiguracija pneumatskog pištolja, Veličina 3 inča * 350 mm
Kontrola napetosti elektrode	Magnetska praškasta kočnica, udaljenost okreta 25N.m
Raspon podešavanja napetosti	0-200N
Kontrola ispravka	Uređaj za fotoelektričnu korekciju
Točnost korekcije	±0.2 mm
Vođena kontrola	Vodilica linearnog ležaja
Ukupna duljina kretanja	±50 mm
Voziti	Provucite kolut kroz reduktor motora i spojku s magnetskim prahom
Težina	Oko 80 kg

Funkcija grijanja

Artikal	tehnički parametri
Grijanje	Omron regulator temperature, poluprovodnički relej i termoelement tipa K koriste se za formiranje sustava grijanja zatvorene petlje
Snaga grijanja	1.6KW*2 (gornji i donji valjak)
Temperatura grijanja	Maksimalno 130 stupnjeva, s točnošću ±2 stupnja

Višemodeli serije TOB-HP-300

Model	Funkcija
TOB-HP-300P	Samo kalandr.
TOB-HP-300PT	Stroj za kalandriranje s grijanjem na 130 stupnjeva.
TOB-HP-300PC	Stroj za kalandriranje s uređajem za namotavanje i premotavanje.
TOB-HP-300PTC	Stroj za kalandriranje s uređajem za namotavanje i odmotavanje i grijanjem na 130 stupnjeva.
