Usporedna analiza slaganja u odnosu na procese namota u proizvodnji litijske baterije: Tehničke prednosti i kompromisi performansi
1. Načela procesa
Proces slaganja:
Anodni i katodni listovi rezani su na navedene dimenzije, a zatim laminirani separatorima kako bi formirali jedinične ćelije. Ove jedinične ćelije su složene paralelno kako bi stvorile module baterija.

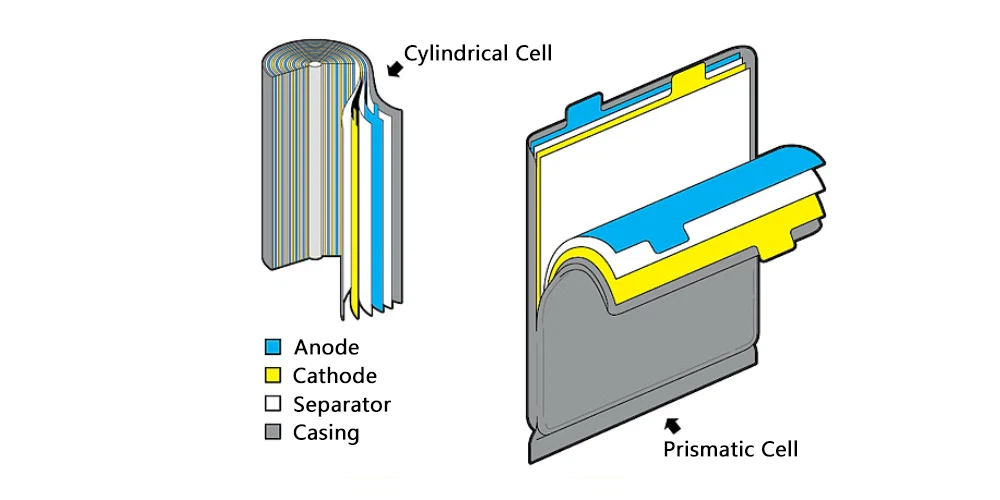

Proces namota:
Prethodni anodni listovi, separatori i katodni listovi ranjeni su u definiranom nizu oko fiksnog mandata, komprimiranog u cilindrične, eliptične ili prizmatične oblike. Namotane elektrode se zatim smještaju u cilindričnim ili prizmatičnim metalnim kućištima. Dimenzije elektroda i namotavanja određuju se dizajnerskom kapacitetom baterije.
2. Usporedba elektrokemijskih performansi
Unutarnji otpor:
Stanice za slaganje pokazuju niži unutarnji otpor zbog paralelnog zavarivanja više kartica, skraćujući migracijske staze litij-iona. To smanjuje stvaranje topline tijekom rada i usporava degradaciju početne gustoće energije. Suprotno tome, stanice za navijanje oslanjaju se na izlaz s jednim tablicama, što rezultira većim unutarnjim otporom.
Život ciklusa:
Stanice za slaganje pokazuju superiorno termičko upravljanje, omogućujući jednoliku raspodjelu topline. Stanice namota pokazuju gradijentna strukturna i mehanička svojstva, što dovodi do neravnomjerne disipacije topline i lokaliziranih gradijenata temperature. To ubrzava kapacitet izblijedi i smanjuje vijek trajanja ciklusa u stanicama rana.
Mehanički stres elektroda:
Slakiranje elektroda doživljava jednolični mehanički stres bez lokalizirane koncentracije, minimizirajući oštećenje sloja materijala tijekom ciklusa naboja/pražnjenja. Stanice za navijanje razvijaju koncentraciju stresa na točkima savijanja, povećavajući rizik od strukturnog kvara, kratkih spojeva i litijskog obloga pod električnim opterećenjem.
Sposobnost ocjenjivanja:
Stanice slaganja postižu poboljšane performanse brzine zbog paralelnih puteva struje iz više slojeva elektroda, što omogućava brže pražnjenje visoke struje. Stanice za navijanje suočavaju se s ograničenjima s jednim tabbom arhitekture.
Dizajn gustoće energije:
Slakiranje optimizira iskorištenost prostora za pakiranje, maksimizirajući opterećenje aktivnog materijala za veću gustoću energije. Stanice za navijanje pate od neučinkovitosti svemira zbog geometrije zakrivljene elektrode i konfiguracije separatora s dvostrukim slojevima.
3. Prednosti procesa
Proces slaganja:
Visoki volumetrijski kapacitet: superiorna iskorištenost prostora omogućuje veći kapacitet unutar ekvivalentnih volumena.
Povišena gustoća energije: viši visoravan napona pražnjenja i volumetrijski kapacitet.
Fleksibilnost dizajna: Prilagodljive dimenzije elektroda podržavaju nestandardne geometrije stanica.
Proces namota:
Pojednostavljeno zavarivanje: zahtijeva samo dvije točke zavarivanja po ćeliji.
Proizvodna skalabilnost: Pojednostavljena konfiguracija s dvije elektrode pojednostavljuje kontrolu procesa.
Učinkovito rezanje: operacija rezanja s jednim anodom/katodom smanjuje stopu oštećenja.
4. Ograničenja procesa
Proces slaganja:
Rizici hladnog zavarivanja: multi-tab laminiranje povećava osjetljivost na nepotpune zavare.
Niska učinkovitost opreme: Domaći strojevi za slaganje rade na {{0}}. 8 sec/sloj u odnosu na 0,17 sec/sloj za uvezene kolege.
Proces namota:
Visoki gubici od polarizacije: Dizajn s jednim tabbom pogoršava unutarnju polarizaciju, degradirajući učinak stope.
Izazovi toplinskog upravljanja: Poteškoća u provođenju među-stanične toplinske izolacije povećava toplinske rizike od bijega.
Varijabilnost debljine: Strukturna nehomogenost uzrokuje neujednačenu debljinu na karticama, rubovima separatora i staničnim stranama.
5. Zaključak
Procesi slaganja i namotavanja predstavljaju različite kompromise u proizvodnji litij baterije. Smanjenje izvrsno u gustoći energije, toplinske performanse i fleksibilnosti dizajna, što ga čini idealnim za nova energetska vozila i sustave za skladištenje energije. Wring nudi prednosti troškovne učinkovitosti i skalabilnosti za aplikacije velikog količine poput potrošačke elektronike. Kontinuirani tehnološki napredak dodatno će optimizirati obje metodologije, pokrećući inovacije u industriji litij baterija.
