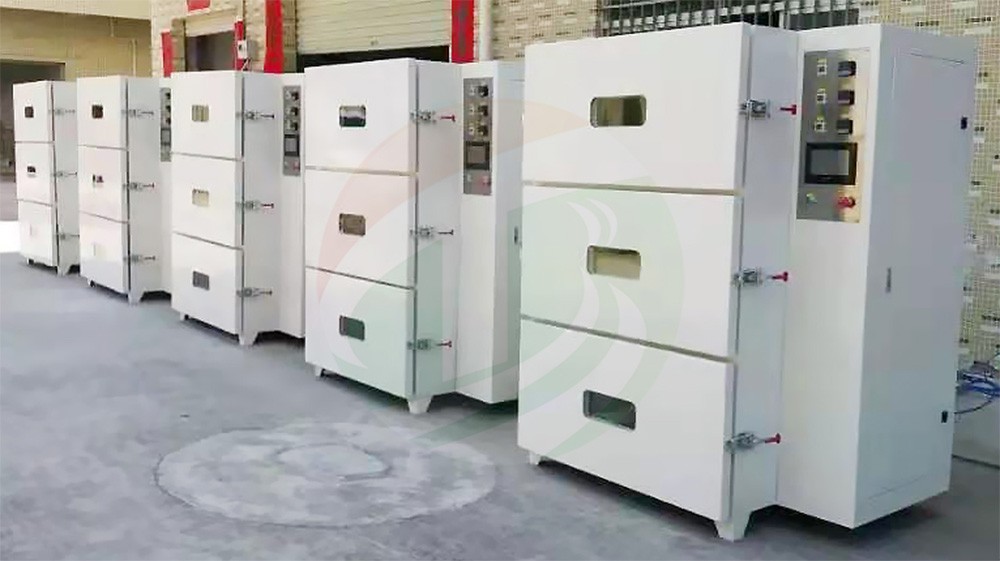

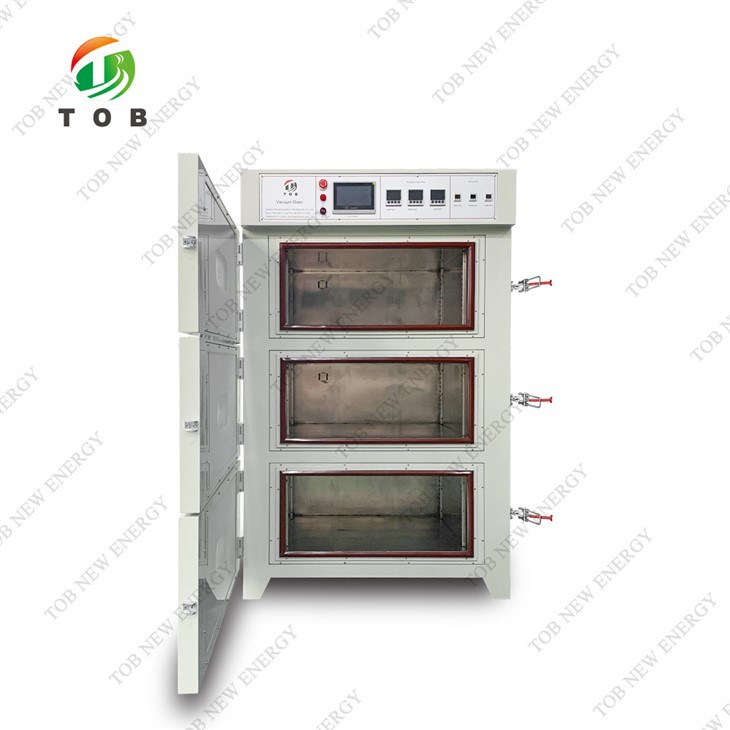

3-slojna vakuumska pećnica za litijsku bateriju



Automatska vakuumska pećnica za litijsku bateriju









Vakuumska pećnica TOB-SBVO-03AP posebno je dizajnirana za proizvodni proces opreme za vakuumsko sušenje u industriji litijevih baterija, temperatura, stupanj vakuuma, veličina studija i visina barijere maksimalno zadovoljavaju potrebe litijske baterije industrija. Ova vakuumska pećnica je s vakuumskom, tlačnom, pneumatskom automatskom programabilnom kontrolom, uglavnom se koristi za materijale litijskih baterija i vakuumsko pečenje listova elektroda za proizvodnu liniju baterija.



Princip rada

Svaki stroj može raditi neprekidno u ciklusu; Osnovni postupak: otvorite vrata da stavite bateriju ili stup u pećnicu, a zatim postavite vrijeme zagrijavanja, vrijeme vakuuma, vrijeme dušika, sustav će automatski dovršiti zagrijavanje i periodičnu izmjenu zraka prema postavljenim vremenskim parametrima, kako bi se završio proces pečenja .



Konfiguracija

• Unutarnja šupljina: 30mm nehrđajući čelik, ojačanje za obradu željeznog kvadratnog materijala.
• Okvir: izrađen od visokokvalitetne hladno valjane ploče debljine 1,5 mm, sastoji se od dva sloja izolacije, pamuk za aluminijski silikat, pamuk od aluminijske folije, pamuk za zvučnu izolaciju tri vrste slojevite proizvodnje.
• Sustav vrućeg zraka: Svaki sloj se sastoji od ventilatora, grijaće kutije, zračnog kanala, zračnog kanala itd., kako bi se postigla konzistentnija temperatura.
• Upravljački sustav: sastoji se od PLC-a, zaslona osjetljivog na dodir, senzora tlaka, visokovakuumskog odbojnog ventila, poluprovodničkog releja, regulatora temperature, skupine elektromagnetskih ventila itd.
• Hardver: uključujući vrata, stražnji poklopac, vakuumsku cijev i druge dijelove za utiskivanje.



Karakteristike stroja

• Način otvaranja vrata: jedna vrata; Dvostruka elastična staklena vrata, tri sloja detekcije pritiska, zaštita od prekomjernog pritiska.
• Unutarnji brtveni prsten: O-brtveni prsten od silikonske gume izrađen od kalupnog lijeva, otporan na visoke temperature i koroziju.
• Princip: okružuje vanjska cirkulacija toplog zraka. Dvoslojna izolacijska izolacija, vanjska temperatura nije viša od sobne temperature +20 stupnjeva.
• Struktura grijanja: upotreba O-tipa vanjske cirkulacije zraka, lijeva strana zraka, desna strana usisavanja, kako bi se postigla konstantna temperatura.
• Pneumatski zaklopni ventil visokog vakuuma, izolirana troslojna odvojena kontrola.
• Zaslon osjetljiv na dodir, automatska kontrola automatskog ciklusa, dovršite posljednji korak natrag na držanje vakuumskog tlaka; Sigurna temperatura digitalnog zaslona.
• Opremljen uređajem za kontrolu temperature za zaštitu od prekomjerne temperature u više točaka, može učinkovito spriječiti sigurnosne probleme kontrole temperature kao što je nekontrolirana temperatura, poboljšati točnost zaštite od prekomjerne temperature.
• Kontrolni zaslon ima centralizirano upravljanje dodirnim zaslonom, jednostavno rukovanje i pouzdanu kontrolu. Programski kontroler usvaja PLC kontrolu, rad je stabilan i pouzdan.
• Troslojna pećnica se kontrolira zasebno, možete postaviti ukupno vrijeme pečenja, vrijeme ciklusa, vrijeme vakuuma, vrijeme sušenja, nakon podešavanja parametra, možete pritisnuti gumb za automatsko ulazak u automatski program pečenja, kada vrijeme dosegne vrijeme pečenja , automatski će se isključiti, ako temperatura prijeđe sigurnu vrijednost temperature, automatski će poslati alarm i crveni indikator će zasvijetliti, te automatski zaustaviti grijanje. I prikazati informacije o alarmu na zaslonu.
• Napunite kutiju suhim plinom do bilo koje postavljene vrijednosti između -0.1Mpa i -0.02Mpa za automatski prestanak punjenja.
• U normalnom radu, upozorenje o kvaru i uzroci kvara mogu se opisati na ekranu.
• Vakuumska cijev ima antikorozivnu zaštitu.



Model	TOB-SBVO-03AP automatska vakuumska pećnica za litijsku bateriju
Princip grijanja	Grijanje toplim zrakom s vanjskom cirkulacijom
Napon izvora	AC380V, 50HZ18KW
Izvor plina	Suhi zrak {{0}}.1-0.2Mpa/vakuum -0.98- -0.1Mpa/komprimirani zrak 0.4-0.4 Mpa
Temperatura	RT-150 stupanj
Stupanj vakuuma	Kada se pumpa između {{0}}.1 i 0,098Mpa, digitalni zaslon može održavati tlak veći ili jednak 95% pod normalnom temperaturom i tlakom tijekom 24 sata
Pogreška prikaza	Zadana vrijednost i prividna vrijednost nakon stabilnosti manje su ili jednake ±1 stupnju
Izolacijska izvedba	Temperatura vanjskog zida ne prelazi 45 stupnjeva (osim staklenih vrata)
Ujednačenost temperature	Svaka točka u unutarnjoj šupljini 50 mm od zida: Manje od ili jednako ±3,5 stupnjeva pri normalnom tlaku
Termotropizam	Manje od ili jednako 20 stupnjeva (unutar 100 stupnjeva zagrijavanja susjednog sloja, samo 20 stupnjeva više od sobne temperature)
Brzina odziva	Sobna temperatura do 85 stupnjeva Manje od ili jednako 30 minuta za postizanje postavljene vrijednosti, vrijeme stabilnosti središnje temperature bez opterećenja 90-120 minuta
Položaji vakuumiranja i punjenja dušikom i specifikacije sučelja	Sučelje se nalazi na stražnjoj strani uređaja; Vakuumsko sučelje je DN20, a sučelje za punjenje zrakom je ￠12 mm
Dimenzije radne komore (V*Š*D)	350*850*800mm*3 sloja
Veličina opreme:	1250*1150*1990 mm (D*D*V)
Boja opreme (obrada boje)	Sivo bijela ili prilagođena
