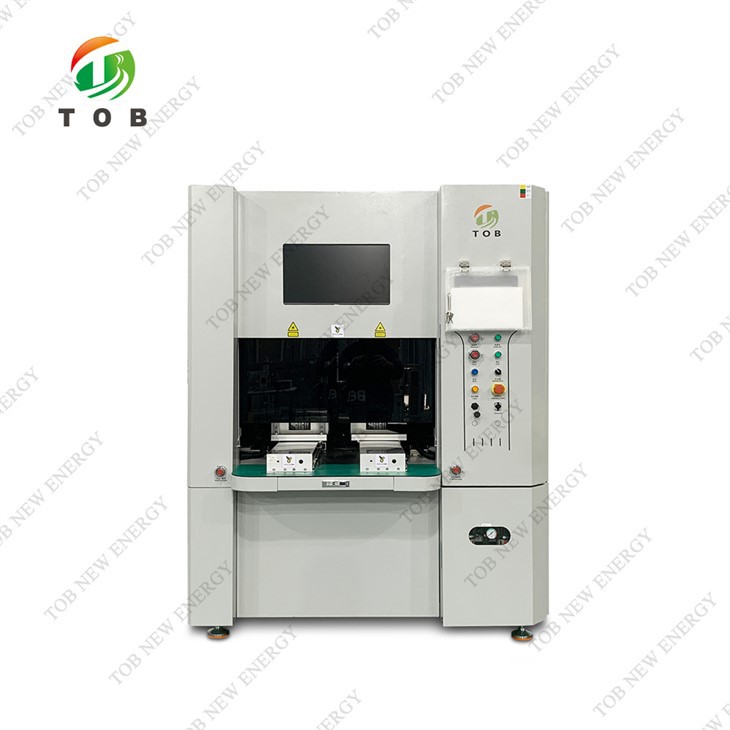

Laserski sustav zavarivanja za prizmatične ćelije

Model: TOB-1LP-2000-CWS
Ovaj sustav za zavarivanje TOB-1LP-2000-CWS pogodan je za zavarivanje zavarivanja i punjenja zavarivanja prizmatičnih stanica.

Pošaljite upit

Čavrljaj sad

Uvod u proizvod

Laserski sustav zavarivanja za prizmatične ćelije

Video s proizvodima

Specifikacija

Ovaj sustav za zavarivanje TOB-1LP-2000-CWS pogodan je za zavarivanje zavarivanja i punjenja zavarivanja prizmatičnih stanica. Ovaj laserski sustav zavarivanja prikladan je za prizmatične stanične laboratorij i proizvodnju. Sustav prihvaća IPG laser, CCD sustav vida, sakupljač prašine, hladnjak itd.

Efektivna efikasnost	＞ 1 ppm
PRINOS	Krajnja stopa prolaska veća od ili jednaka 98%, konačna stopa prolaza veća ili jednaka 99,3%(dolazni materijal za ispunjavanje tehnologije. Zahtjevi zaRotokola, ručni rad radi ispunjavanja zahtjeva za tehničkim protokolom, nekvalificirani samo uzrokovani opremom)
Stopa neuspjeha	Manje ili jednako 2% (uzrokovano samo opremom)
Izgled	Pogledajte uzorke u boji koje pruža kupac

Proces	Naziv sustava uređaja	Ključne komponente	Specifikacija	Napomena	Quty
Gornja kapica prije navijanja i potpuno zavarivanje i punjenje laserskog zavarivanja	Gornja kapica prije navijanja i potpuno zavarivanje i punjenje laserskog stroj za zavarivanje	Nastavlja laser	TOB-LP-1500	IPG	1
		Glava za zavarivanje lasera	TOB-SWH-2000
		Stroj za hlađenje vode	TOB-CH-2000		1
		Uklanjanje prašine dima	TOB-FH-20B		1
		Mehanizam zavarivanja	Prilagođena 3 osi		1
		CCD vizija	Običaj		1
		Učvršćivanje zavarivanja za gornji poklopac ćelije (kompatibilni unaprijed)	Običaj		1
		Dixture zavarivanje za zavarivanje za punjenje ćelije	Običaj		1
		Sklop staničnog prijenosa	Prilagođeni 1 Axi		2
		Sklop kabineta	Običaj		1
		Sklop kontrole	Običaj		1
		Softver	Običaj		1
Napajanje	Napajanje	Ormar za distribuciju energije	Običaj		1
Napajanje	Napajanje	Kabelski most	Običaj	30m	1

Ovaj laserski sustav zavarivanja uglavnom se koristi za realizaciju automatskog laserskog zavarivanja, unaprijed i potpuno zavarivanja između gornjeg poklopca i slučaja, također punjenja priključka napajačke baterije. Tijekom rada, uređaj nije dopušteno da uzrokuje oštećenja poput ogrebotina na površini ili unutrašnjosti baterije.

Veličina opreme: 1,6m (l) x1.5m (w) x2.5m (h)

Uvjeti za instalaciju

Artikal	Korištenje količine/parametra
Zahtjevi za napajanje	Tri faza 380V ± 5%/50Hz Ocijenjena snaga: manje od ili jednaka 21KW Ocijenjena struja: manje od ili jednaka 36a
Potražnja za plinskom ponudom	Ccompresivni zrak: tlak0,5-0,7MPa Dušik: tlak 0,3-0,7 MPa
Zahtjevi za okoliš	Temperatura: 0-45 stupnjeva Vlažnost: manja ili jednaka 90%
