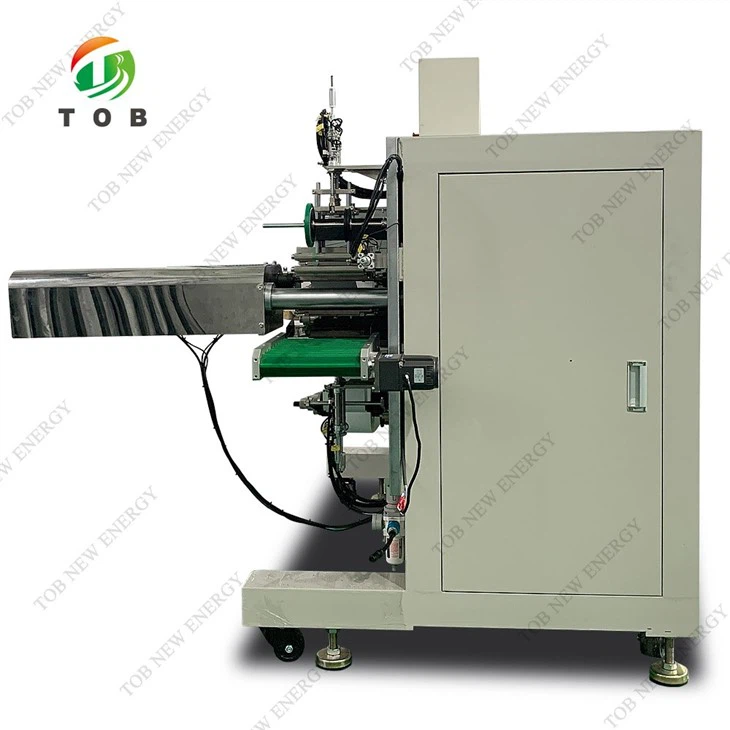

Poluautomatski stroj za namatanje superkondenzatora

Ovaj TOB-15060YZ stroj za namatanje baterija je poluautomatski stroj za namatanje koji se koristi za precizno namatanje baterija litijskog cilindra. Radni proces je sljedeći: umjetno ubacivanje katodnih i anodnih elektroda u dio za namatanje, odvojen od separatora, prema zahtjevima procesa za namatanje, automatsko završetak ljepljive trake i automatsko brisanje jezgre baterije.

Funkcije i značajke uređaja

1. Usvojite strukturu jedne igle

2. Elektroda za umjetno hranjenje, automatsko namatanje, automatska izmjena igle, automatsko završetak ljepljive trake i automatsko brisanje.

3. Usvojite vodoravni način lijepljenja trake (završetak trake je okomit na jezičak), traka se lijepi ravno, položaj trake može se precizno kontrolirati i neće zategnuti jezgru baterije; traka je stabilna i pouzdana.

4. Brzina namotavanja želatine podesiva

5. Dva koluta separatora preuzimaju inicijativu za odmotavanje, tehnologija upravljanja prekidačem zategnutosti, napetost se može automatski i glatko prilagoditi tijekom procesa namotavanja.

6. Sa sustavom za uklanjanje prašine elektrode;

7. Separator epiboly wind up;

8. Završeno namotavanje jezgre bez oštećene, labave jezgre i fenomena dislokacije elektrode.

Jednostavan za rukovanje, podešavanje i zamjena specifikacija jednostavno i brzo.

Tehnološki proces

Uređaj zadovoljava standarde tehnologije namotavanja cilindrične litij-ionske baterije: separator je potpuno omotana negativna elektroda, negativna elektroda omotana pozitivna elektroda.

Tehnološki proces je sljedeći:

1. Separator preroll: Tehnologija rezača zuba može uštedjeti duljinu separatora pred rolu;

2. Katoda: umjetno uvođenje pozitivne elektrode u odjel za namotavanje;

Anoda: umjetno dovođenje negativne elektrode u odjel za namotavanje;

3. Navijanje;

4. Stanica za presjedanje;

5. Odsječen separator, završetak trake i brisanje.

Tehnički standard

1. Širina razdjelnika:33-150mm

Trn: ∮6 ~ 10 mm, prema zahtjevima kupaca za prilagođeni jedan set

Širina elektrode;33-150mm

2. Specifikacije materijala (jedinica: mm)

3. Primjenjivi vanjski promjer jezgre baterije:∮35~62mm

4. Točnost namota

Kada osigurate da elektroda ispunjava sljedeće uvjete: širina elektrode pogreške <±{{0}}.2mm; elektroda "S" pogreška savijanja＜±1mm/500mm; Pogreška toranj materijala separator role <±0.2mm;

Točnost namota može zadovoljiti: grešku poravnanja separatora＜±{{0}}.5mm; grešku poravnanja elektrode＜±0.5mm;

Za postizanje katode omotane anodom, anode omotane separatorom, poravnanje sekcije gotovih proizvoda±0.5mm

5. Prolazna stopa: veća ili jednaka 98% (osim čimbenika koji nisu povezani s opremom)

Tehnički podaci
