Vakuumska molibdenska peć

Model

TOB-ZK1400-20

korištenje

Ova oprema se uglavnom koristi u visokovakuumskoj toplinskoj obradi metalnih materijala, vakuumskom zavarivanju, zavarivanju alata, vakuumskom žarenju, lemljenju. Industrije i procesi glavne primjene: 3D ispis metalnih izradaka i legura toplinske obrade u visokom vakuumu; Medicinska rendgenska cijev za otplinjavanje u visokom vakuumu.

Važni parametri

Struktura peći

Horizontalni tip, jednokomorni, tijelo peći i vrata peći imaju dvoslojno vodeno hlađenje, strukturu prednjih vrata. Sastoji se od tijela peći, komore za grijanje, vakuumskog sustava, sustava za punjenje plinom, sustava za hlađenje vodom, električnog upravljanja i sustava napajanja.

Maksimalna temperatura

1400 stupnjeva

Radna temperatura

Manje od ili jednako 1300 stupnjeva

Veličina radnog područja

200*200*200 mm

Prašak za opremu

25KW（Uključujući sustav grijanja, vakuumsku jedinicu）

Frekvencija snage

50 Hz

napon

Trofazni 380 V (±10V)

Sistem grijanja

Snaga grijanja

22KW (podesiva stvarna snaga)

Grijaće tijelo

Remen od molibdena za visoke temperature

Komponente toplinske izolacije

2 sloja izolacije od molibdena +2 slojeva 310S nehrđajućeg čelika +2 slojeva 304 nehrđajućeg čelika

Mjera temperature

termoelement tipa s

Točnost kontrole temperature

±1 stupanj

Stopa zagrijavanja

Od sobne temperature do 1300 stupnjeva manje od 150 minuta (prazna peć)

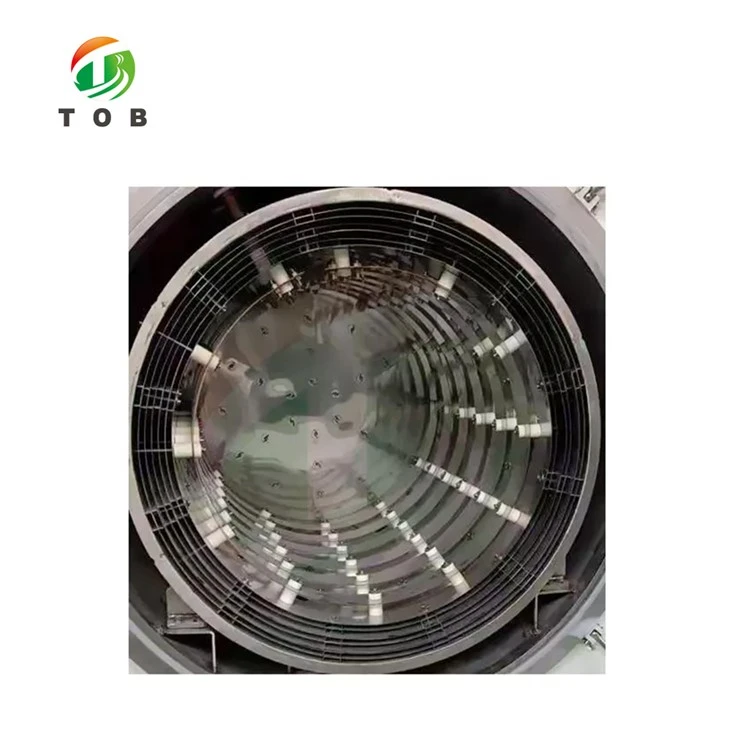

Komora za grijanje

Usvojite cilindričnu strukturu komore za grijanje. Toplinski scr ima višeslojnu strukturu od metalnog molibdena i nehrđajućeg čelika 310S. Između slojeva korištena je visokokvalitetna 99 korund keramika. Grijaći element je traka od molibdena. Toplinski zaslon od molibdena ravnomjerno se nalazi oko toplinsko-izolacijskog zaslona kako bi se postigla dobra ujednačenost temperature. Ima dug radni vijek, dobru toplinsku izolaciju i vrlo malo vakuumskog ispuštanja plinova. Vanjski okvir izrađen je od pločastog materijala od nehrđajućeg čelika (304), a višestruka rebra za pojačanje su zavarena kako bi se osiguralo da se ne deformira.

Kontrola grijanja

Usvaja PID inteligentni dizajn modula za regulaciju temperature, može uređivati ​​30-segmentnu krivulju grijanja, može pohraniti 20 kompleta procesnih formula, kombinirati PLC za realizaciju funkcija automatske alarmne zaštite kao što su nadtlak, prekomjerna temperatura, prekomjerna struja itd., {{2 }}inčni rad s LCD zaslonom osjetljivim na dodir, s jednostavnim rukovanjem, snažnom funkcijom, dobrom stabilnošću i drugim karakteristikama.

Vakuumski sustav

Konfiguracija vakuuma

Sastoji se od mehaničke pumpe, molekularne pumpe i leptir ventila visokog vakuuma, ventila za napuhavanje, ventila za odzračivanje, manometra vakuuma itd.

Vrhunski vakuum

Manje ili jednako 6,67*10-4Pa（Bez opterećenja, hladno stanje, nakon pročišćavanja）

Radni vakuum

Manje ili jednako 6,67*10-3Pa

Mjerenje vakuuma

Složeni mjerač vakuuma ZDF5227BV01 mjerni raspon 1.0*105~1.0*10-5Pa

Snaga vakuumske jedinice

4,5 KW

Prednost

Visoka učinkovitost, bez zagađenja, niska potrošnja energije, niska buka

Sustav hlađenja

Tijelo vakuumske peći, vrata peći, vakuumska jedinica i vodom hlađena elektroda trebaju vodu za hlađenje. Sustav se distribuira do svakog dijela za hlađenje glavnom cijevi za dovod vode, koristeći zatvoreni sustav cirkulacije vode, hlađenje svake elektrode opremljeno je protokom vode promatrač, a glavna cijev je opremljena alarmnim sustavom pritiska vode. Ulaz za vodu ima ogranak spojen na cijev za vodu iz slavine za hitnu upotrebu u slučaju nestanka struje. Opremljen industrijskim hladnjakom 5P, snage 3Kw.

Sigurnosni sustav

Sigurnosni sustav uključuje: zaustavljanje vode, previsoku temperaturu, pretjeranu struju grijanja, rotacijsku lopaticu, difuzijsku pumpu, a oprema ima funkcije kao što su samoprovjera, samodijagnostika kvara, automatska zaštita i sprječavanje pogrešnog rada. Također ima zvučne i svjetlosne alarme i odgovarajuću zaštitu od međusobnog zaključavanja i blokiranja.

Uvjeti instalacije i rada opreme (za referencu)

1, Uvjeti okoliša
1) Temperatura okoline:－15－45 stupnjeva
2）Nadmorska visina: manja ili jednaka 2000m
3）Relativna vlažnost: manje od ili jednako 75%
2, Stanje napajanja
1）Nazivni napon: trofazni 380V (±10V)
2) Nazivna frekvencija: 50 Hz
3）Raspodjela snage cijelog stroja: veća ili jednaka 50KW
3, Uvjeti vodenog hlađenja
1）Tlak vode:0.2~0.4MPa
2) Temperatura ulazne vode: manja ili jednaka 15 stupnjeva
3）Protok vode: Veći ili jednak 5m³/h
4）Zahtjevi za kvalitetu vode: meka voda bez mulja i nečistoća, otpornost veća ili jednaka 1M (Ω·mm2/m), PH≈7. Ovaj proizvod zahtijeva stalnu opskrbu vodom za hlađenje koja zadovoljava zahtjeve tijekom rada. Kako bi se osigurala sigurnost ovog proizvoda, kupac mora pripremiti vlastiti izvor vode za hitne slučajeve, a opskrba vodom za hlađenje još uvijek postoji kada se struja prekine.

4, plin
1）Dušik: koristi se za zaštitu čistoće atmosfere Veći ili jednak 99,999%, 0.2~ 0.4Mpa

2）Komprimirani zrak: izvor pogonskog zraka koji se koristi za pokretanje uređaja, tlak je 0.3~0.6MPa, čisti plin bez ulja i vode.

Podaci idu s opremom

1.Tlocrt s okvirnim dimenzijama 1 primjerak;
2.Dijagram stanja terena i dijagram dinamičkog stanja 1 primjerak;
3.Glavni crtež opreme 1 primjerak;
4. Shematski dijagram i dijagram ožičenja električnog upravljačkog sustava 1 primjerak;
5.Priručnik za rad, popravak i održavanje 1 primjerak;
6. Sva prateća oprema instrumenta, priručnik s uputama za instrument 1 primjerak.

Garantni rok

1, Razdoblje jamstva iznosit će 12 mjeseci od datuma kada izvješće o prihvaćanju potpišu imenovani predstavnici obje strane ili 13 mjeseci od datuma kada proizvod stigne na mjesto Potraživača, ovisno o tome koji je datum dolaska najraniji.
2, Potrošni dijelovi, kao što su termoelementi, mjerači vakuuma, grijaći elementi, osigurači, brtve, pakiranja, brtve, maziva i organska otapala, nisu pokriveni jamstvom.
3, Dobavljač nije odgovoran za gubitke uzrokovane prirodnim trošenjem dijelova i nije odgovoran za štetu uzrokovanu nepravilnim radom kupca, a kupac mijenja uporabu opreme ili rukuje neprikladnim materijalima, i koristi hardver ili softver koji nije isporučio dobavljač. Prouzročena šteta nije odgovorna; štete uzrokovane drugim utjecajima koji nemaju veze s dobavljačem ne ulaze u opseg odgovornosti dobavljača.
4, Strogo provodite relevantne nacionalne zahtjeve za kvalitetu proizvoda, osim za potrošne dijelove i doživotno održavanje.
