Među tri vrste ljuske cilindrične ćelije, vrećice i prizmatične ćelije, prizmatična ćelija ima najveću svestranost i tržišni udio. Ali ako želite rastaviti bateriju kako biste proučili unutarnji dizajn procesa, potrebno je osigurati sigurnost bez kratkog spoja i bez utjecaja na unutarnju strukturu. Kako biste ga trebali rastaviti?
1.Namjena
Vodite rastavljanje uzoraka pojedinačnih prizmatičnih ćelija kako biste osigurali sigurne, točne i učinkovite specifikacije rastavljanja.
2. Metode i zahtjevi rastavljanja
2.1 Demontaža okoliša.
Rastavljanje baterijskih ćelija treba provesti pod sljedećim uvjetima:
Temperatura: 25 stupnjeva ±5 stupnjeva
Relativna vlažnost: Manje od ili jednako 30% RH
Atmosferski tlak: 86KPa~106Kpa
2.2 Zahtjevi za mjesto rastavljanja
a. Mjesto rastavljanja treba imati sigurnosne mjere, kao što su protupožarni objekti, alarmni uređaji, hitni objekti itd.
b. Mjesto demontaže treba biti otvrdnuto i nepropusno, s objektima za zaštitu okoliša.
c. Mjesto rastavljanja mora biti suho.

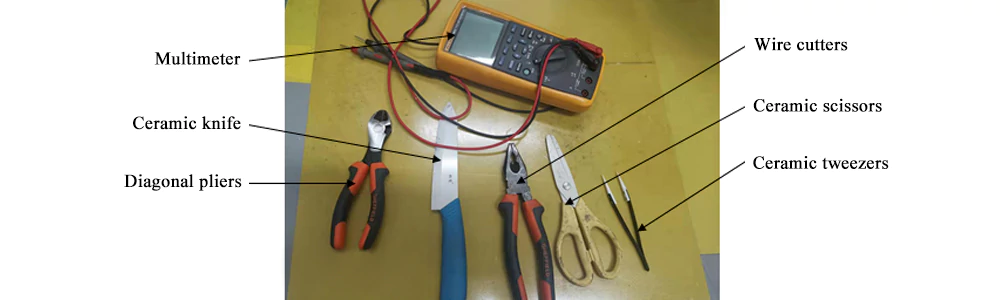

2.3 Rastavite alate
a. Par dijagonalnih kliješta
b. Par keramičkih škara
c. Keramički nož
d. Par rezača žice
e. Jedna keramička pinceta
f. Multimetar
2.4 Sigurnosni zahtjevi
a. Prije rastavljanja baterije, osoblje bi trebalo nositi antistatičku odjeću, naočale, maske, rukavice i držače za prste i ne bi trebalo nositi metalne predmete kao što su satovi, prstenje itd.
b. Osoblje za demontažu mora imati odgovarajuće stručno znanje i proći internu obuku i procjenu.
c. Tijekom procesa rastavljanja, radi praktičnosti i sigurnosti, strogo je zabranjeno raditi sam.
2.5 Predprocesiranje
a. Prikupite podatke kao što su model baterije, proizvođač, napon, veličina i kvaliteta koju treba rastaviti.
b. Uključite laboratorijsku opremu za kontrolu vlažnosti 2 sata prije rastavljanja baterije. Relativna vlažnost zraka mora se kontrolirati ispod 2% prije izvođenja pokusa.
2.6 Rastavite ćelije.

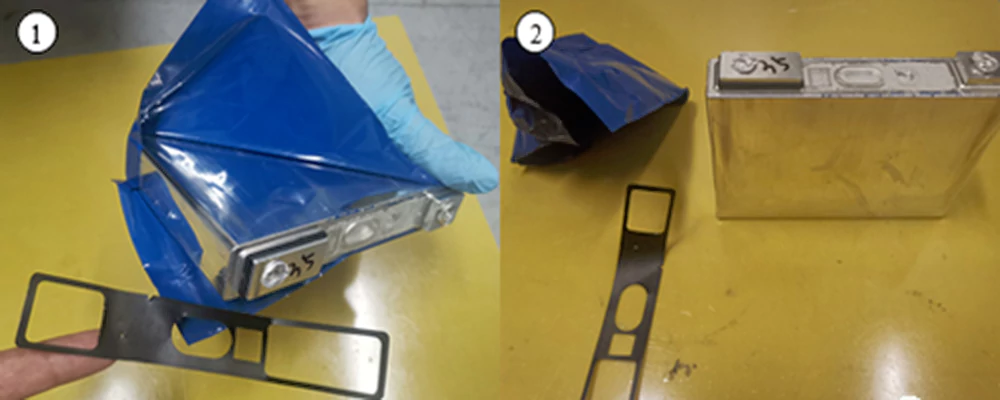

a. Koristite keramički nož ili neki drugi oštar alat za uklanjanje plastičnog kućišta baterije.

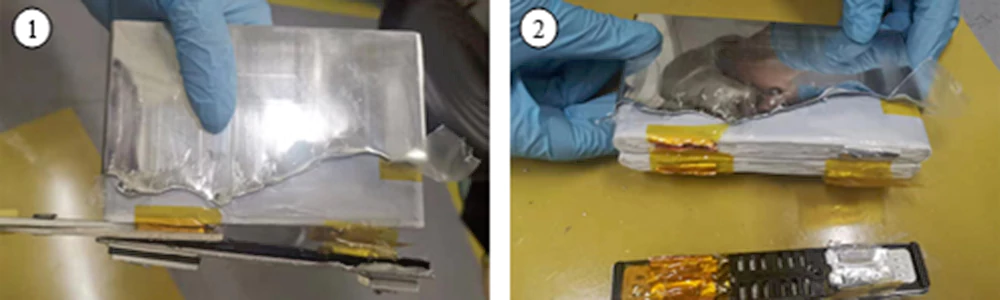

b. Nakon što je plastična školjka uklonjena, dijagonalnim kliještima otvorite mali otvor na vratu aluminijske školjke ispod pozitivnog pola baterije (pazite da bude što bliže gornjem poklopcu kako biste izbjegli slučajno oštećenje namota jezgra). Zatim polako otkinite aluminijsku ljusku vrata duž poklopca.
c. Upotrijebite keramičke škare da odrežete jezičke baterije koji povezuju pokrovni list i rolu od želea.

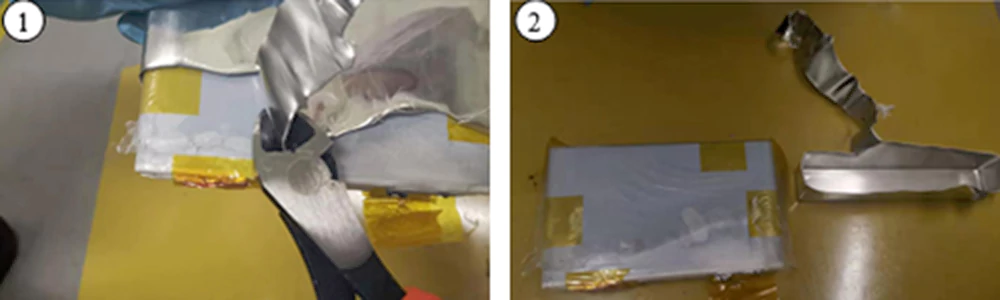

d. Dijagonalnim kliještima polako otkinite preostalu aluminijsku ljusku i izvadite žele roladu unutra.

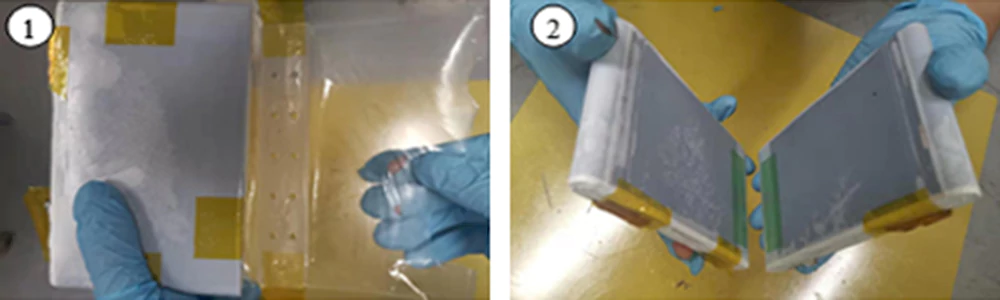

e. Rukama otkinite zaštitnu foliju izvan rolice želea, odvojite dvije paralelne rolice želea i stavite ih jednu za drugom, a zatim keramičkom pincetom otkinite visokotemperaturnu traku izvan separatora.

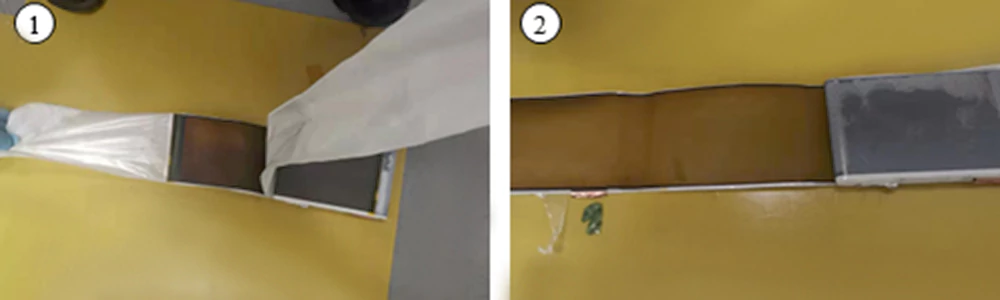

f. Upotrijebite keramičku pincetu da odlijepite završnu traku izvan želatine. Lijevom rukom čvrsto držite kolut od želea, pronađite anodu, desnom rukom stisnite katodu i anodu koluta od želea i polako odmotajte (kolut od želea mora biti u čvrstom stanju kako bi se spriječilo da se katoda i anoda pokvare neusklađeno). S obzirom na to da su prizmatične litij-ionske baterije relativno dugačke, možete keramičkim škarama odrezati anodnu elektrodu pri odmotavanju u odgovarajući položaj i zatim nastaviti s odmotavanjem (obratite posebnu pozornost na rezanje samo anodne elektrode). Promatrajte i zabilježite oblik katodne i anodne elektrode, separatora i elektrolita unutar ćelija.
(1) Anodna elektroda kao cjelina izgleda zlatnožuto (potpuno napunjeno stanje) i promatrajte površinske nedostatke. Na primjer, ima li nabora (što može utjecati na prianjanje elektrode. Ukupna naboranost elektrode može biti uzrokovana nepravilnom kontrolom naprezanja tijekom namotavanja. Nedovoljno sušenje premaza elektrode, lokalne nabore mogu nastati nakon motanja, itd. ). Crne mrlje (mogu biti uzrokovane elementima prijelaznih metala kao što su taloženje Ni, nečistoće itd. Možete koristiti EDS za otkrivanje distribucije elemenata i sadržaja za usporedbu, SEM za mjerenje veličine i druge metode za analizu). Nedovoljno umetanje litija (na primjer, rub anodne elektrode ima smeđe pruge, što može biti povezano s prekomjernim punjenjem ili infiltracijom elektrolita). Lokalne bore na zavojima elektrode ili nedovoljno umetanje litija (može biti povezano s kontrolom namota, elektroda se širi kada je potpuno napunjena i deformira se na zavojima) i taloženje litija, itd.
(2) Promatrajte ukupnu boju katodne elektrode kako biste vidjeli postoje li abnormalnosti. Na primjer, ako je temperatura vrućeg prešanja visoka ili je vrijeme dugo, prah s premaza separatora može otpasti i zalijepiti se za površinu katodne elektrode. Nenormalne točke opažene na anodnoj elektrodi mogu se uočiti ili otkriti na odgovarajućem položaju katodne elektrode.
(3) Promatrajte postoje li abnormalnosti poput oštećenja ili deformacije na površini separatora. Smjer premaza može se promatrati iz razlike u refleksiji na površini separatora.
g. Promatrajte i bilježite stanje. Morate baciti anodnu elektrodu u vatrostalnu kantu s vodom. Nakon što anodna elektroda reagira s vodom i izgori, bacite katodnu elektrodu i ostale dijelove koji se odnose na bateriju u vatru. Nastavite promatrati dva dana i odložite otpad nakon dva dana.
Obavijest:
1. Okolina za rastavljanje prizmatičnih ćelija mora biti niske vlažnosti (točka rosišta manja ili jednaka -10 stupnju). Ako nema posebnih zahtjeva, najbolje je isprazniti baterije.
2. Baterijske ćelije velikog kapaciteta obično koriste proces slaganja. Prilikom vađenja katodne i anodne elektrode jednu po jednu, izbjegavajte kontakt i kratki spoj.
3. Aluminijsko kućište je vrlo debelo i oštro, stoga pazite da se ne ogrebete ili probušite tijekom procesa rastavljanja.
4. U slučaju kratkog spoja i požara tijekom procesa, osobna sigurnost je na prvom mjestu. Bacite jezgru baterije u pripremljenu vatrostalnu kantu.
