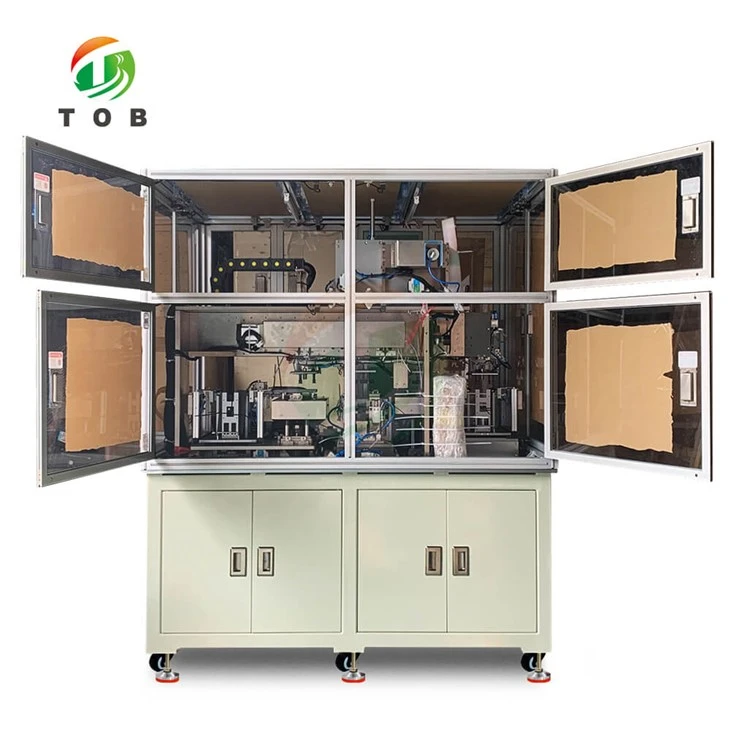

Stroj za slaganje baterijskih elektroda
2. Veličina baterije (D*Š*T):(80-150)mm*(30-90)mm*(5-20)mm
3. Veličina jezičca (duljina i širina): Manje od ili jednako 20 mm
4. Snaga: 4KW
5. Model:TOB-S-DP-150
Stroj za izradu litij-ionskih baterija Poluautomatski stroj za slaganje za laminiranje elektroda i separatora
Video o proizvodu
Specifikacija
TOB-S-DP-150 je poluautomatski stroj za slaganje visoke preciznosti s mnogo naprednih značajki koje osiguravaju stabilno, ponovljivo i precizno slaganje elektroda. Usvaja laminirani glif "Z".
Napredne postavke:
1 PLC upravljanje zaslonom osjetljivim na dodir s jednostavnim podešavanjem uvjeta

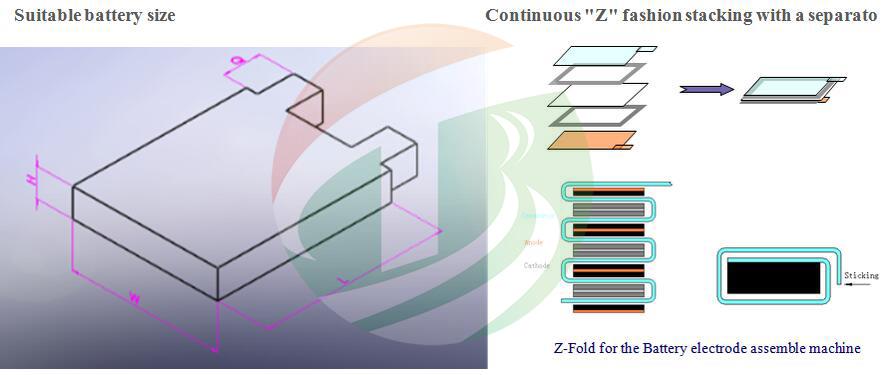

2 Kontinuirano "Z" modno slaganje s razdjelnikom
3 Automatsko preuzimanje i slaganje elektroda putem vakuumskog usisnog manipulatora
4 Pomoću četiri manipulatora za uklanjanje elektrode iz kutije s materijalom postavljene druge paraplatforme, nakon kalibracije zatim stavite na platformu za laminiranje, laminiranu automatskim uređajem za stezanje na pozornici.
5 Rotori za odmotavanje za hranjenje separatorskim filmom
6 Automatska kontrola napetosti za isporuku separatorskog filma
| Model | Poluautomatski stroj za slaganje TOB-S-DP-150 | |
| Odgovarajuća veličina baterije | Debljina H (mm) | 5-20 |
| Širina W (mm) | 30-90 | |
| Duljina L (mm) | 80-150 | |
| Dužina jezička (mm) | Manje od ili jednako 20 | |
| Širina jezička (mm) | Manje od ili jednako 20 | |
| Tehnološki parametar | Brzina slaganja | 1.3-1.5 s/kom |
| Točnost registracije | ±0,5 mm | |
| Količina slaganja | Može se postaviti | |
| Postotak prolaza | Veći ili jednak 98% | |
| Vlast | 4KW | |
| Težina | 800 kg | |
| Dimenzija (D*Š*V) | 1250mm*1150mm*1850mm | |
| Veličina materijala | Elektroda |
Duljina: 80-150 mm Širina: 30-90 mm Debljina: 0.07-0.25 mm |
| tab |
Duljina: manja ili jednaka 20 mm Širina: 8-20 mm |
|
| Razdjelnik |
Dužina: u roli Širina: 90-150 mm Debljina: 0.02-0.04 mm Unutarnji promjer: 76,2 mm Maksimalni vanjski promjer: 300 mm |
|
