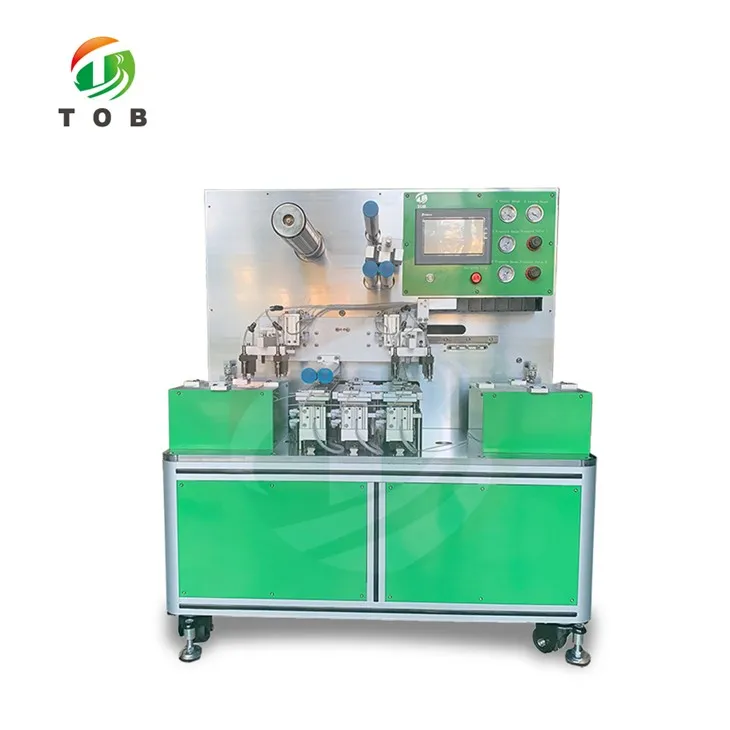

Stroj za slaganje elektroda baterija u vrećici



Poluautomatski stroj za slaganje ćelijskih baterija









TOB-BDP200-C Stroj za slaganje prikladan je za proces slaganja katode/anode elektrode litijeve baterije i separatora Z-tipa.

Ova oprema ostvaruje ručno umetanje, naknadnu korekciju položaja elektroda i proces slaganja potpuno je automatski. Ima karakteristike visoke učinkovitosti slaganja i visoke točnosti slaganja. Dizajn uređaja može slagati maksimalno 150 * 150 mm ćelija, a različite veličine mogu se postići podešavanjem učvršćenja, što je vrlo prikladno za razvoj i proizvodnju uzoraka slaganja litij-ionskih baterija. Oprema usvaja dizajn jedne konzolne strukture, automatsku kontrolu konstantne napetosti materijala za odvajanje valjaka i automatsku kontrolu korekcije.



Glavna značajka:

1. Automatska servo kontrola konstantne napetosti separatora valjka

2. Automatska fotoelektrična korekcija separatora

3. Broj slojeva za slaganje može se automatski kontrolirati prema unaprijed postavljenim postavkama;

4. Kompatibilan dizajn, promjena veličine baterije može se postići podešavanjem učvršćenja za pozicioniranje, veliki raspon podešavanja.

5. PLC kontrola, HMI rad, jednostavan za korištenje i održavanje;

6. Ručno umetanje elektrode, automatsko pozicioniranje, robotsko ručno automatsko usisavanje, automatsko slaganje.

7. Lijevo i desno kretanje kontrolira pulsni motor, koji je precizan i pogodan za fino podešavanje.



Model	Poluautomatski stroj za slaganje TOB-BDP200-C
Vrsta slaganja	Z Vrsta
Operativni način	Ručno ulaganje, robotsko ručno uzimanje materijala za slaganje, automatski puni separator, automatska korekcija odstupanja i stalna kontrola napetosti
Točnost slaganja	Ujednačenost Manja ili jednaka ±0,3 mm
Raspon slaganja	Baterija Min. D40 mm * Š40 mm, maks. D150mm*Š150mm (ne uključuje karticu)
Debljina slaganja	Maksimalno 30 mm
Sloj slaganja	Max 500, može se postaviti
Promjer valjka separatora	Maks. φ250 mm
Promjer jezgre separatora	Jezgra role od 3" sa stezanjem zračne osovine
Napajanje	Jednofazni AC220V±10% (110V AC prilagođeno), 50HZ/60HZ
Vlast	0.6KW
Izvor komprimiranog zraka	0.5-0.8MPa
Veličina opreme	D1000 * Š780 * V1050 mm
Veličina pakiranja	D1200 * Š1180 * V1300 mm
Težina opreme	285 kg
Bruto težina	356 kg
Napomena	1. Predlažemo korištenje temperature 25±3 stupnja, vlažnosti 30-90RH, bez vibracija i elektromagnetskih smetnji 2. Automatska servo kontrola stalne napetosti separatora valjka 3. Automatska fotoelektrična korekcija separatora
